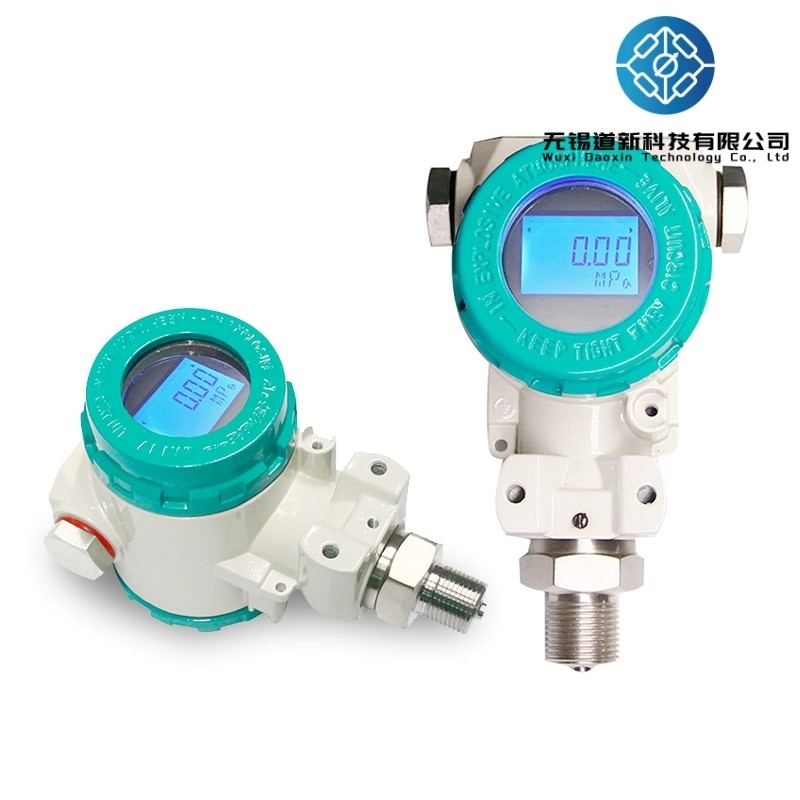

Bộ truyền áp độ nhạy cao và chính xác để đo hơi và chất lỏng khí

Tổng quan

Máy truyền áp mô hình 2088 rất nhạy cảm, chính xác và có khả năng chống quá tải mạnh.với sự tích hợp cao của bộ cảm biến và mạch khuếch đại. Thiết bị có một nhà chứa hợp kim nhôm đúc chết với một bề mặt sơn, không yêu cầu điều chỉnh cho mạch điểm không và tăng. Nó có khả năng chống nhiễu mạnh mẽ,chống axit và kiềm, và ổn định và đáng tin cậy trong thời gian dài.

Các thông số kỹ thuật chính

Nguyên tắc hoạt động

Máy truyền áp 2088 sử dụng một con chip áp suất nhập khẩu.Các thành phần nhạy cảm của nó được làm bằng cách sử dụng phương pháp khuếch tán hoặc cấy ghép ion để tạo ra kháng cự và kết nối chúng vào một cây cầu WheatstoneMột lớp vỏ nhạy cảm với áp suất được hình thành dưới cầu bằng cách sử dụng công nghệ xử lý vi cơ. Khi áp lực được áp dụng lên lớp vỏ, giá trị kháng thay đổi.tạo ra một tín hiệu đầu ra tuyến tính tỷ lệ thuận với áp suất áp dụngBằng cách áp dụng một nguồn điện DC vào cây cầu Wheatstone, một đầu ra tín hiệu điện áp DC được tạo ra. Sau đó được chuyển đổi thông qua một mạch chuyển đổi thứ cấp để đạt được một đầu ra hai dây 4-20mA.

Đặc điểm

Sự ổn định tốt: Sự ổn định dài hạn toàn diện và điểm không có thể đạt 0,2% FS / năm. Trong phạm vi nhiệt độ bù đắp 0-70 °C, sự dịch chuyển nhiệt độ ít hơn 0,2% FS,và nhỏ hơn 00,5% FS trên toàn bộ phạm vi nhiệt độ hoạt động cho phép.
Tính năng bảo vệ ngược và mạch bảo vệ giới hạn dòng điện, ngăn ngừa hư hỏng bộ phát nếu các cột được đảo ngược trong quá trình lắp đặt,và tự động giới hạn dòng trong vòng 35mA trong trường hợp bất thường.
Cấu trúc trạng thái rắn không có bộ phận chuyển động, độ tin cậy cao và tuổi thọ dài.
Khả năng đo chính xác cao áp suất không khí, nước, dầu, vv, không bị ảnh hưởng bởi chất lượng của môi trường đo.
Dễ cài đặt, với cấu trúc đơn giản, kinh tế và bền.
