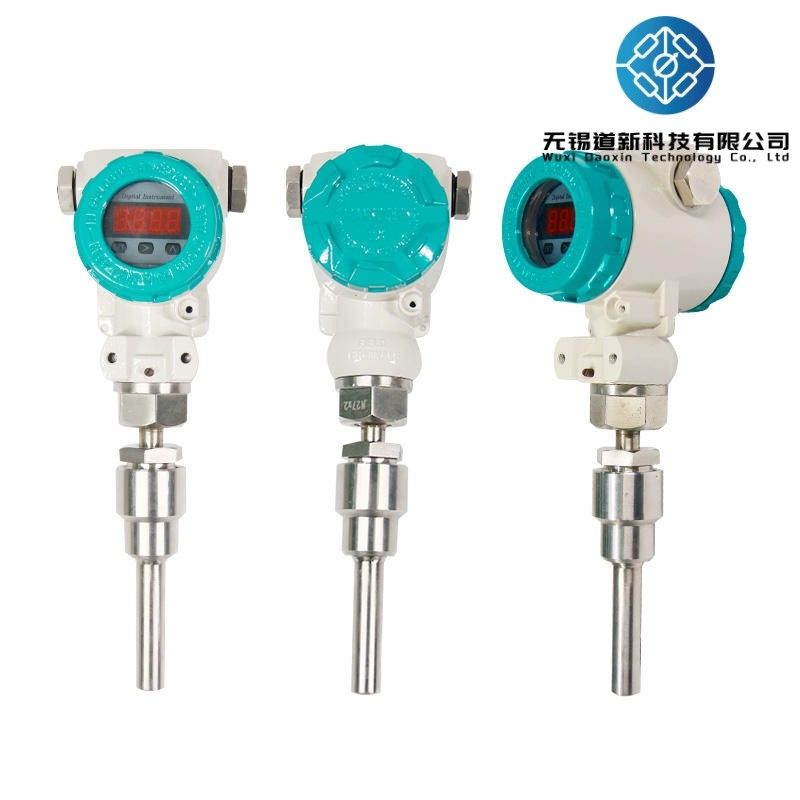

-200C đến 1300C cảm biến nhiệt độ 4 20ma đầu ra RS485 RTD Transmitter

Máy truyền tích hợp đo nhiệt độ hiệu suất cao cho các ngành công nghiệp khác nhau

Tổng quan

Máy truyền nhiệt độ tích hợp là một dụng cụ đo lường được sử dụng rộng rãi trong công nghiệp hiện đại, có khả năng đo lường và theo dõi thời gian thực các thay đổi nhiệt độ trung bình.Thiết kế tích hợp của bộ truyền nhiệt độ làm tăng độ chính xác đo lường và độ tin cậy của hệ thống để đáp ứng nhu cầu của các ngành công nghiệp khác nhauSản phẩm này bao gồm ba thành phần: cảm biến nhiệt độ, bộ truyền và màn hình.sử dụng các nguyên tắc khác nhau như nhiệt cặp và nhiệt kế khángMáy phát chuyển tín hiệu điện từ cảm biến thành tín hiệu điện hoặc điện áp tiêu chuẩn và truyền nó đến thiết bị hiển thị hoặc điều khiển thông qua cáp.Màn hình hiển thị nhiệt độ đo trong thời gian thực và cho phép xử lý và kiểm soát dữ liệu thêm.

Thông số kỹ thuật chính

Nguyên tắc hoạt động

Một cảm biến nhiệt đôi hoặc nhiệt kế điện trở chuyển đổi nhiệt độ đo thành tín hiệu điện, sau đó được gửi đến máy phát.Máy phát chứa mạch cho điều chỉnh bằng không và bù nhiệt cặpSau khi điều chỉnh bằng không, tín hiệu được nhập vào một bộ khuếch đại hoạt động để khuếch đại tín hiệu.Các tín hiệu được khuếch đại được xử lý bởi một bộ chuyển đổi V / I và đầu ra như là một 4-20mA DC hiện tại (đường mạch tuyến tính của bộ phát sử dụng hai phương pháp phản hồiĐối với các cảm biến nhiệt kế kháng cự, phản hồi tích cực được sử dụng để điều chỉnh, và cho các cảm biến nhiệt cặp, một phương pháp xấp xỉ đa đường phân đoạn được sử dụng để điều chỉnh).Một con đường khác xử lý tín hiệu thông qua một bộ chuyển đổi A / D trước khi hiển thị nó trên đồng hồ.

Đặc điểm

Được niêm phong bằng cao su silicone hoặc nhựa epoxy, làm cho nó chống sốc, chống ẩm và phù hợp với môi trường trường khắc nghiệt;
Được lắp đặt tại chỗ trong hộp kết nối của nhiệt cặp hoặc nhiệt kế kháng cự, trực tiếp phát ra tín hiệu 4-20mA và 0-10V.Điều này không chỉ tiết kiệm chi phí của dây bù đắp đắt tiền mà còn tăng khả năng chống nhiễu trong quá trình truyền tín hiệu đường dài;
Máy phát nhiệt cặp có tính năng bù đắp nhiệt độ lạnh tự động;
Độ chính xác cao, tiêu thụ năng lượng thấp, phạm vi nhiệt độ hoạt động rộng, hoạt động ổn định và đáng tin cậy.
