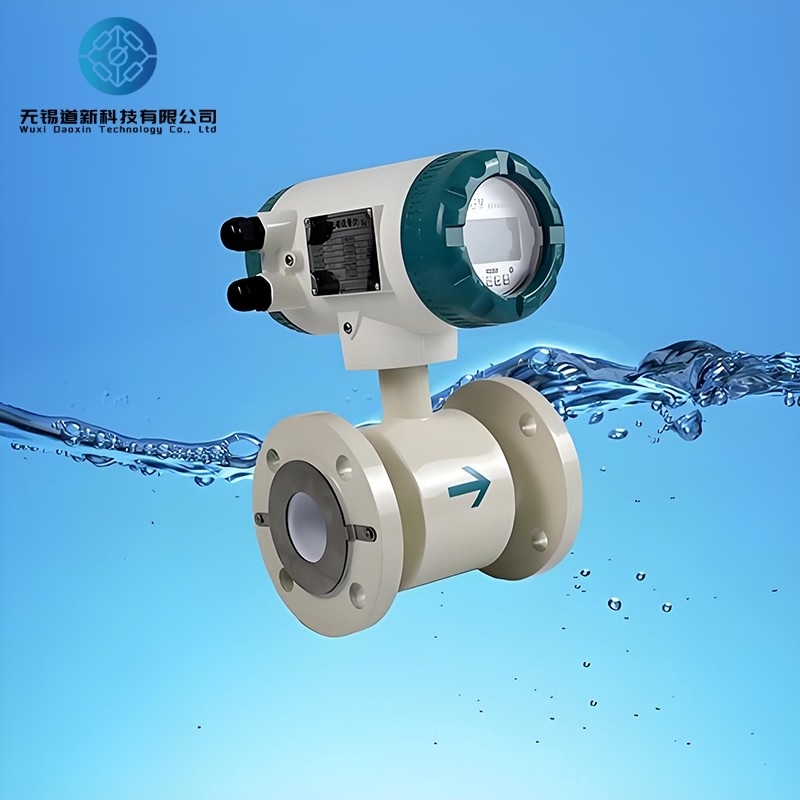

Máy đo lưu lượng cảm ứng thể tích chính xác DN3 đến DN3000mm cảm biến lưu lượng điện từ

Dòng máy đo lưu lượng dựa trên cảm ứng điện từ để đo khối lượng chính xác

Tổng quan

Máy đo lưu lượng điện từ là một dụng cụ cảm ứng để đo lưu lượng khối lượng của môi trường dẫn điện.Nó cung cấp giám sát tại chỗ và hiển thị trong khi phát ra các tín hiệu hiện tại tiêu chuẩn để ghi, quy định và kiểm soát. Điều này cho phép giám sát và kiểm soát tự động, và cho phép truyền tín hiệu đường dài. Máy đo lưu lượng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như cung cấp nước,hóa chất, than, bảo vệ môi trường, công nghiệp nhẹ, luyện kim, làm giấy, vv, để đo lưu lượng chất lỏng dẫn.

Thông số kỹ thuật chính

Nguyên tắc hoạt động

Dựa trên định luật điện từ của Faraday, một cặp điện cực phát hiện được lắp đặt trên các bức tường của ống đo,thẳng đứng với cả hai trục của ống và các đường lực từ tínhKhi chất lỏng dẫn điện di chuyển dọc theo trục của ống đo, nó cắt qua các đường từ tính, tạo ra một lực điện động (EMF).EMF này được phát hiện bởi các điện cực và là tỷ lệ trực tiếp với tốc độ dòng chảy, lấy bằng công thức:
E = KBVD
trong đó:
E Động lực điện dẫn;
K A hệ số liên quan đến sự phân bố từ trường và chiều dài trục;
B Nguồn điện từ;
V Vận tốc trung bình của chất lỏng dẫn;
D ️ Khoảng cách giữa các điện cực (trường kính của ống đo).
Cảm biến gửi EMF được kích thích dưới dạng tín hiệu dòng chảy đến bộ chuyển đổi, nơi nó được khuếch đại và xử lý thông qua lọc kỹ thuật số và các quy trình khác.Tốc độ lưu lượng tức thời và tích lũy được hiển thị trên một màn hình LCD ma trận điểm chiếu hậuBộ chuyển đổi có đầu ra 4-20mA và giao diện liên lạc RS485, hỗ trợ các giao thức HART và MODBUS.

Đặc điểm

Cấu trúc cảm biến đơn giản không có bộ phận chuyển động bên trong ống đo, cho phép lưu lượng chất lỏng không bị cản trở.
Có khả năng đo lưu lượng trong môi trường hai pha rắn-đầu lỏng bẩn, ăn mòn hoặc treo.
Độ chính xác đo không bị ảnh hưởng bởi nhiệt độ, độ nhớt, mật độ và độ dẫn (trong một số giới hạn nhất định).
Khả năng đầu ra chỉ tỷ lệ thuận với vận tốc trung bình của môi trường, bất kể hồ sơ dòng chảy (dù là laminar hay hỗn loạn).
Phản ứng nhanh mà không có quán tính cơ học, có khả năng đo dòng chảy nhịp nhàng ngay lập tức, cũng như dòng chảy theo cả hai hướng.
Một loạt các kích thước máy đo lưu lượng công nghiệp có sẵn.
