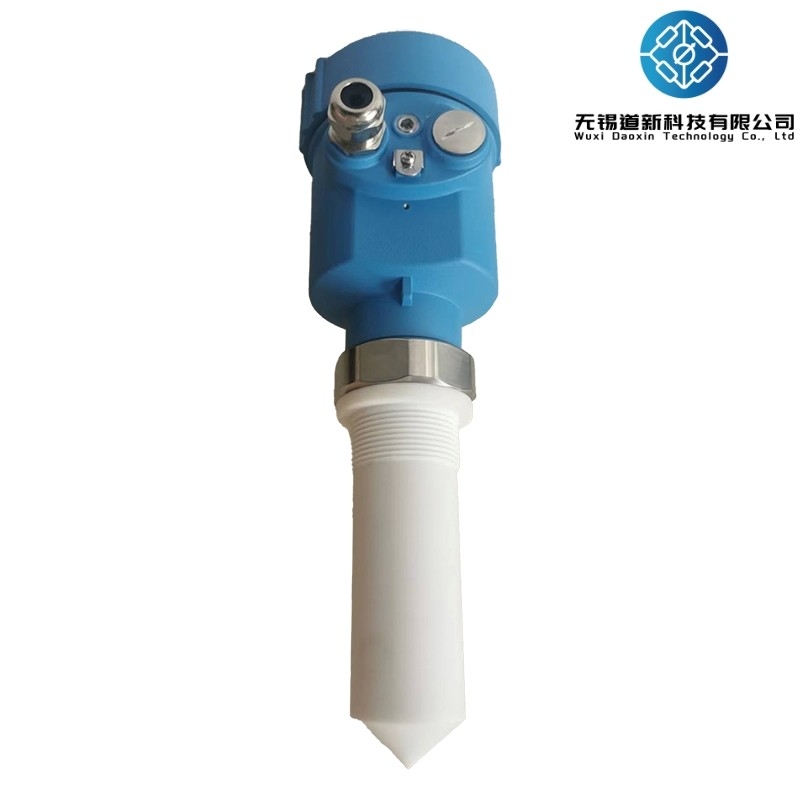

80G Radar Level Meter Liquid Level Instrument Series cho các ngành công nghiệp xử lý nước

Tổng quan

Máy đo cấp độ radar tần số cực cao 80G hoạt động trong phạm vi 76-81GHz bằng cách sử dụng công nghệ radar sóng liên tục điều chỉnh tần số (FMCW), hỗ trợ cả ứng dụng bốn dây và hai dây.Nó có sẵn trong các thông số kỹ thuật khác nhau, với phạm vi tối đa lên đến 120 mét và điểm mù tối thiểu chỉ 5 cm. Do tần số hoạt động cao hơn và bước sóng ngắn hơn, nó đặc biệt phù hợp với các ứng dụng rắn.Thiết bị hoạt động bằng cách truyền và nhận sóng điện từ thông qua một ống kính, mang lại lợi thế trong môi trường bụi cao và nhiệt độ cực cao (lên đến + 200 ° C).và phụ gia trong các lĩnh vực công nghiệp khác nhauThiết bị có thể dễ dàng lắp đặt bằng cách sử dụng kết nối sườn hoặc dây.

Thông số kỹ thuật chính

Nguyên tắc hoạt động

Máy đo mức radar 80G sử dụng công nghệ Frequency Modulated Continuous Wave (FMCW).với tần số của tín hiệu radar tăng theo tuyến tínhTín hiệu radar được truyền, sau khi được phản xạ bởi môi trường, được nhận bởi cùng một ăng ten.Sự khác biệt tần số giữa tín hiệu được truyền và được nhận là tỷ lệ trực tiếp với khoảng cách được đoTín hiệu chênh lệch tần số được xử lý bằng cách sử dụng biến đổi Fourier nhanh (FFT) để có được quang phổ của tiếng vang phản xạ, sau đó được sử dụng để tính khoảng cách đến đối tượng mục tiêu.

Đặc điểm

Độ chính xác đo cao lên đến ± 1mm, với vùng mù tối thiểu 0,05m
Kích thước ăng-ten nhỏ hơn, phù hợp với nhiều điều kiện hoạt động hơn
Các ăng-ten ống kính khác nhau cung cấp một góc phát xạ nhỏ hơn và năng lượng tập trung hơn,dẫn đến tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn trong điều kiện tương tự so với các sản phẩm radar khác
Khả năng thâm nhập tăng cường cho phép hoạt động bình thường ngay cả khi có sự bám và ngưng tụ
Phạm vi tín hiệu động lớn hơn, cung cấp các phép đo ổn định hơn cho các phương tiện có hằng số dielectric thấp
