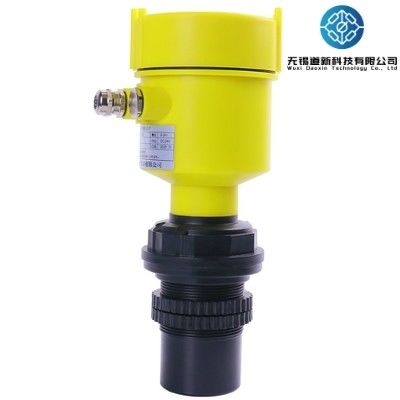

Máy đo độ siêu âm ABS 4-20mA RS485 Máy đo độ siêu âm

Máy đo mức độ siêu âm ABS

Máy đo mức độ siêu âm
Máy đo nồng độ siêu âm là một máy đo nồng độ kỹ thuật số được điều khiển bởi một vi xử lý.Sóng âm thanh được phản xạ bởi bề mặt chất lỏng và sau đó được nhận bởi cùng một cảm biếnNó được chuyển đổi thành tín hiệu điện bởi một tinh thể piezoelectric.Thời gian giữa việc truyền và nhận sóng âm được sử dụng để tính toán cảm biến để đo khoảng cách đến bề mặt của chất lỏngDo đo không tiếp xúc, môi trường đo gần như không giới hạn, và nó có thể được sử dụng rộng rãi để đo chiều cao của các vật liệu lỏng và rắn khác nhau.

Bảng giới thiệu sản phẩm
Máy đo nồng độ siêu âm là một dụng cụ giám sát để đo chiều cao chất lỏng, chiều cao bể và vị trí vật liệu.Hệ thống hai dây là: nguồn cung cấp điện và đầu ra tín hiệu được chia sẻ; hệ thống ba dây là: mạch cung cấp điện và mạch đầu ra tín hiệu là độc lập.đầu cuối âm nguồn cung cấp điện và đầu cuối âm đầu ra tín hiệu chia sẻ một dây lõi; hệ thống bốn dây là: khi sử dụng nguồn cung cấp điện AC 220v, hoặc khi sử dụng nguồn cung cấp điện DC 24v, và mạch cung cấp điện và mạch đầu ra tín hiệu cần phải được cách ly hoàn toàn,nên sử dụng một lõi. Một cáp 4 lõi. DC hoặc nguồn điện AC, với 4 ~ 20mADC, đầu ra công tắc cao và thấp.
Máy đo nồng độ siêu âm chống ăn mòn
Máy đo nồng độ siêu âm chống ăn mòn
Phạm vi: 0-60 mét, có nhiều hình thức khác nhau, phù hợp với các trường hợp ăn mòn và hóa học khác nhau, độ chính xác cao, đầu ra tín hiệu từ xa, giám sát hệ thống PLC.
Máy đo nồng độ siêu âm bao gồm ba phần: bộ chuyển đổi siêu âm (điểm tra), mạch ổ (mô-đun) và mô-đun hiển thị tinh thể lỏng điện tử.

Phản ứng âm thanh thông minh được phân tích

Công nghệ âm thanh thông minh có thể được sử dụng để phân tích tiếng vang thông minh, mà không cần bất kỳ lỗi và các bước đặc biệt khác, công nghệ này có chức năng suy nghĩ năng động, phân tích năng động.Làm cho độ chính xác của dụng cụ, cải thiện đáng kể mức độ chính xác đạt 0,5%, có thể là tất cả các loại sóng nhiễu.

Chi tiết

Chất lượng cao của vỏ bảo vệ trong suốt

Dữ liệu quan sát rõ ràng, trực quan, thiết kế chống nước và chống bụi, bảo vệ hiệu quả hệ thống dây điện bên trong

Giao diện điện bảo vệ.

Sử dụng vật liệu nhựa kỹ thuật ABS, chống va chạm, chống lão hóa, chống nhiệt độ cao và nhiệt độ thấp, tuổi thọ dài.

Nhẫn niêm phong chất lượng cao

Cài đặt bên trong có bảo vệ xung xung cuộn, ổn định tổng thể khả năng niêm phong

Thiết kế đầu dò chất lượng cao

Sử dụng thăm dò đóng, phong ấn vật lý tốt, bảo vệ mạch nội bộ

Kích thước sản phẩm

Thông số kỹ thuật

Nguyên tắc hoạt động
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded back. tiếng vang phản xạ được nhận bởi bộ chuyển đổi và chuyển đổi thành một tín hiệu điện. thời gian lan truyền của sóng âm thanh.Nó tỷ lệ với khoảng cách từ sóng âm đến bề mặt của vật thểMối quan hệ giữa khoảng cách truyền sóng âm S và tốc độ âm C và thời gian truyền âm T có thể được thể hiện bằng công thức: S = C × T / 2.
Bởi vì xung siêu âm truyền có một chiều rộng nhất định, sóng phản xạ và sóng truyền trong một khu vực nhỏ gần bộ chuyển đổi chồng chéo,không thể xác định và giá trị khoảng cách không thể đo đượcKhu vực này được gọi là vùng chết đo lường. Kích thước của vùng mù liên quan đến mô hình của đồng hồ đo nồng độ siêu âm.
Khi sóng siêu âm gặp một môi trường với một sự khác biệt lớn về mật độ từ không khí, chúng sẽ phản xạ,và sóng phản xạ sẽ được nhận bởi phần thăm dòKhoảng cách từ đầu dò đến bề mặt chất lỏng (vật) là tỷ lệ thuận với thời gian sóng siêu âm đi qua:
Khoảng cách [m] = thời gian × tốc độ âm thanh/2 [m]
Công thức bù đắp nhiệt độ của tốc độ âm thanh: tốc độ âm thanh xung quanh = 331,5 + 0,6 × nhiệt độ

Điều kiện của địa điểm
Trong bất kỳ tình huống nào sau đây, hãy chú ý:
Chất lỏng/mạnh với bọt
Có điện áp mạnh, dòng điện mạnh, nhiễu điện từ mạnh xung quanh, cố gắng tránh điện áp cao, dòng điện cao và nhiễu điện từ mạnh
Gió mạnh và mặt trời trực tiếp
Động lực mạnh
Các vị trí có chất lỏng bay hơi cao và lượng hơi nước lớn
Chất lỏng tinh thể dễ dàng
Khi gặp phải môi trường trường được đề cập ở trên, bạn phải chọn sử dụng nó một cách cẩn thận, độ chính xác của giá trị đo sẽ giảm, và dữ liệu có thể không ổn định.không nên sử dụng máy đo nồng độ siêu âm để đo.

Khu vực ứng dụng
Điều trị nước và nước thải: phòng bơm, giếng thu gom, bể phản ứng sinh hóa, bể lắng đọng, v.v.
Năng lượng điện, mỏ: bể vữa, bể bùn than, xử lý nước, vv
