| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Wuxi Daoxin Technology Co., Ltd. |
| Số mô hình: | DX-LWGYML |

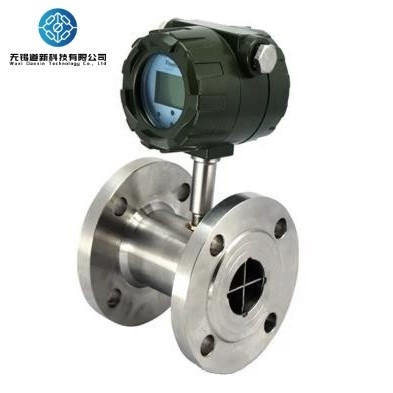

DN50 Loại Flange Loại tuabin Loại máy đo lưu lượng Lắp đặt nhỏ gọn chạy bằng pin
1. giới thiệu
LWGYML series turbine flow meter là một dòng máy đo dòng chảy mới hấp thụ các công nghệ tiên tiến của máy đo dòng chảy trong nước và nước ngoài.Nó đã được tối ưu hóa và thiết kế để có rất nhiều đặc điểm, chẳng hạn như cấu trúc đơn giản, trọng lượng nhẹ, độ chính xác cao, khả năng lặp lại tốt,dễ cài đặt và sử dụng.
2. Đặc điểm
3Các thông số kỹ thuật
| Chiều kính đường ống ((mm) và Kết nối |
4,6,10,15,20,25,32,40 Kết nối Thread |
| (15,20,25,32,40) 50,65,80,100,125,150,200 Kết nối sườn |
|
| Độ chính xác | ± 1%R, ± 0,5%R, ± 0,2%R ((Đơn đặt đặc biệt) |
| Tỷ lệ giảm | 10:1; 15:1; 20:1 |
| Vật liệu | 304SS,316 ((L) SS, vv |
| Nhiệt độ trung bình | -20°C~+110°C |
| Điều kiện môi trường | Nhiệt độ: -10°C~+55°C Độ ẩm tương đối: 5% ~ 90% Áp suất khí quyển: 86 ~ 106KPa |
| Nguồn cung cấp điện | Cảm biến: + 12VDC + 24VDC ((Tùy chọn) Máy phát: + 24VDC Local Display:3Pin lithium 2V |
| Tín hiệu đầu ra | Cảm biến: tín hiệu tần số xung ((mức thấp ≤ 0,8V, mức cao ≥ 8V) Máy phát: Hai dây 4-20mA tín hiệu hiện tại |
| Cáp tín hiệu | STVPV 3x0.3 ((Three Wired), 2x0.3 ((Two Wired) |
| Kết nối cáp tín hiệu | Houseman Connector ((Loại tiêu chuẩn) Lớp dây bên trong M20x1.5 ((Loại nổ) |
| Khoảng cách truyền | ≤ 1000m |
| Chất chống nổ | Không có ((Loại tiêu chuẩn) EXdIIBT6 ((Bảo vệ chống nổ) |
| Lớp bảo vệ | IP65 |
4.Cấu hình
| Cấu hình máy đo lưu lượng tua-bin loạt LWGYML | ||||||||||
| Mô hình | LWGYML | |||||||||
| Vật liệu ống | 4 | 4mm | ||||||||
| 6 | 6mm | |||||||||
| 10 | 10mm | |||||||||
| ...... | ||||||||||
| 200 | 200mm | |||||||||
| Mô hình mô tả | N | Không có màn hình, nguồn điện 12VDC, đầu ra xung, mức cao ≥8V mức thấp ≤0.8V | ||||||||
| A | Không có màn hình,4-20mA 2 Điện có dây | |||||||||
| B | Local Display, chạy bằng pin | |||||||||
| C | Local Display, 4-20mA 2 Điện có dây | |||||||||
| C1 | Local Display, RS485 đầu ra | |||||||||
| C2 | Local Display, HART Output | |||||||||
| Độ chính xác | 05 | 0.5 lớp | ||||||||
| 10 | 1.0 lớp | |||||||||
| Loại tuabin | W | Tỷ lệ mở rộng | ||||||||
| S | Tỷ lệ tiêu chuẩn | |||||||||
| Vật liệu | S | SS 304 | ||||||||
| Tôi... | SS 316 ((L) | |||||||||
| Chất chống nổ | N | Không có | ||||||||
| E | Loại nổ ((ExmIICT6 hoặc ExdIIBT6) | |||||||||
| Tỷ lệ áp suất | N | Áp suất bình thường | ||||||||
| H | Áp suất cao | |||||||||
| Loại kết nối | T | Kết nối Thread | ||||||||
| F | Kết nối sườn | |||||||||
| Bộ lọc | N | Không có | ||||||||
| F | Với bộ lọc |
|||||||||
