| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Wuxi Daoxin Technology Co., Ltd. |
| Số mô hình: | DX-LWGYML |

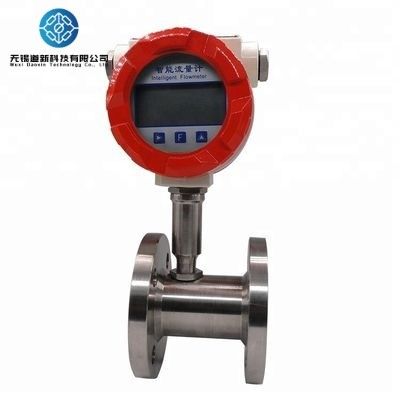

Dòng chảy của máy đo lưu lượng của tua-bin chảy qua vỏ tua-bin khiến một rotor bên trong quay. Khi rotor quay, một tín hiệu điện được tạo ra trong cuộn cuộn.Tín hiệu này được chuyển đổi thành đơn vị kỹ thuật (litCác mô-đun phụ kiện tùy chọn có thể được sử dụng để xuất tín hiệu sang các thiết bị khác.khả năng lặp lại tốt, dễ dàng lắp đặt / bảo trì, cấu trúc đơn giản vv
Tính năng sản phẩm
1. Máy đẩy cảm biến sử dụng vòng bi hợp kim đặc biệt, chống mòn và có thời gian giữ độ chính xác dài.
2Cấu trúc đơn giản và vững chắc, dễ tháo rời và làm sạch
3- Chỉnh sửa không tuyến tính nhiều điểm, độ chính xác cao, dữ liệu tắt cho đến mười năm
4. Một loạt các đầu ra tín hiệu, phù hợp với các dịp khác nhau
Nguyên tắc hoạt động
Máy đo lưu lượng xoáy kiểu LUGB là một máy đo lưu lượng được thiết kế và sản xuất bằng lý thuyết nguyên tắc Karman về mối quan hệ giữa việc tạo ra xoáy và tốc độ lưu lượng.Nó có thể được sử dụng để đo lưu lượng hơi nước, khí và chất lỏng độ nhớt thấp. Một thân tạo cột tam giác (vòm) được đưa vào chất lỏng, và một xoáy Karman thường xuyên được hình thành xen kẽ phía sau ống kính tam giác,và tần số tách điểm tỷ lệ thuận với vận tốc dòng chảy ((V) của môi trường đoDo đó, tốc độ lưu lượng của chất lỏng được đo có thể được tính bằng cách phát hiện số lượng xoáy bởi đầu cảm biến máy đo lưu lượng,và mạch xử lý tín hiệu tính toán tốc độ lưu lượng khối lượng của môi trường đo theo khẩu độ cảm biến.
Tính năng sản phẩm
1.Chính xác cao và khả năng lặp lại tốt
2Các yếu tố phát hiện không tiếp xúc với chất lỏng, và hiệu suất là ổn định và độ tin cậy là cao.
3Cấu trúc đơn giản và vững chắc, các bộ phận di động, hoạt động đáng tin cậy trong một thời gian dài
4Phạm vi đo rộng với tỷ lệ phạm vi 1:10 (đặc biệt lên đến 15)
5. Sự mất áp suất là nhỏ, khoảng 1/4 ~ 1/2 của các lỗ dòng chảy
Các thông số kỹ thuật
| Phương tiện đo: |
Lỏng, khí, hơi bão hòa, hơi nóng quá mức
|
| Tốc độ dòng chảy trung bình: | Lỏng 0,5 ~ 7 m/s, khí 4 ~ 40 m/s, hơi 7 ~ 70 m/s |
| Độ chính xác: | Lỏng 1.0, khí 1.5, chèn loại 2.5 |
| Phạm vi đo có thể: | Số Reynolds là 5 x 103~7*108 |
| Phạm vi đo bình thường: | Số Reynolds là 2 x 104~7*106 |
| Chiều kính danh nghĩa: | DN15 ~ DN300 (loại đường ống, kẹp), DN150 ~ DN2000 (loại chèn hoặc tùy chỉnh) |
| Nhiệt độ trung bình: | -40~80°C, nhiệt độ trung bình -40~250°C, nhiệt độ cao -40~350°C |
| Áp suất danh nghĩa: | 1.0 ~ 6.3MPa (> 6.3 để tùy chỉnh) |
| Phương pháp lắp đặt: | Loại vòm, loại chèn, loại kẹp |
| Tín hiệu đầu ra: |
Nhịp điện áp: mức thấp ≤ 1V, mức cao ≥ 6V Hệ thống 2 dây 4-20mA (với RS485, HART) Tần số xung 0,1 ~ 3000Hz |
| Nguồn cung cấp điện: |
Khả năng phát ra xung 3 dây 12V, 24VDC tùy chọn Nguồn điện 2 dây 24VDC Loại màn hình cục bộ pin lithium 3.6V 7.5AH, tuổi thọ > 2 năm |
| Kháng tải: | 500Ω (khi sử dụng điện từ 24VDC) |
| Giao diện điện: | M20*1.5, 1/2" NPT |
| Vật liệu cơ thể: | SS304, SS316L (hoặc tùy chỉnh) |
| Vật liệu đầu: | Lớp vỏ bằng nhôm đúc, vỏ bằng thép không gỉ (hoặc tùy chỉnh) |
| Điều kiện môi trường: | Nhiệt độ -20 ~ + 60 °C, độ ẩm tương đối 5% ~ 90% |
| Mức độ bảo vệ: | IP65 |
| Nhất độ chống nổ: | ExdIIBT4Gb, ExdIIBT4Ga |
